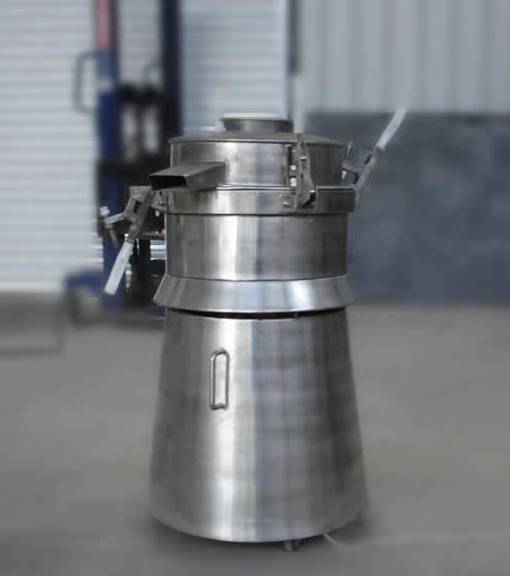

XZS系列漩涡振动式筛分机适应于流水作业，是粗小颗粒比例不等过筛连续出料设备。
一、主要结构特点
本机由料斗、振荡室、联轴器、电机组成。振荡室内有偏心轮、橡胶软件、主轴、轴承等组成。可调节的偏心重锤经马达驱动传达到主轴中心线，在不平稳状态下，产生离心力，使物料强制改变在筛内形成轨道旋涡。重锤调节器的振幅大小可根据不同物料和筛网进行调节。整机结构紧密、体积小，不扬尘、噪音低、质量高、能耗低、移动维修方便。
效率特高，设计精巧耐用。任何粉类，粘液类皆可通用。换网容易，操作简单，清洗方便。网目不阻塞，粉未不飞扬，筛粉最细可至400mesh(37micron)，过滤最细可至5micron。杂质粗料自动排出，可以自动化作业。体积小．不占空间，移动方便。无机械动作，保养简易可单册层或多层使用。特殊“Ｌ”型钢架设计，换纲快速只需3～5分种，且筛纲使用时间长久。机械舆原料接触部份是由不锈钢所制成。筛纲最高可以逢到五层。接受规格外尺寸订制,为配合个别行业之原料筛虑特性及要求，而有各类型的设计，例如：加缘式、加闸门式、宣泄式、附喷水设计或移动式车轮等等.
|
型号 |
XZS400 |
XZS500 |
XZS800 |
XZS200 |
|
生产能力(kg/h) |
50-200 |
100-350 |
150-850 |
>30 |
|
过筛目数(mesh) |
12-200 |
12-200 |
12-200 |
3-350 |
|
筛网直径(mm) |
Φ400 |
Φ500 |
Φ800 |
Ø 200 |
|
功率(KW) |
0.55 |
0.75 |
1.5 |
0.12 |
|
外形尺寸(mm) |
Φ560*1100 |
Φ700*1200 |
Φ960*1300 |
Ø315×500 |
|
重量(kg) |
100 |
180 |
250 |
22 |
|
各种型号均有三出口 |
|
|
振幅调节范围 |
1-6mm |
|
